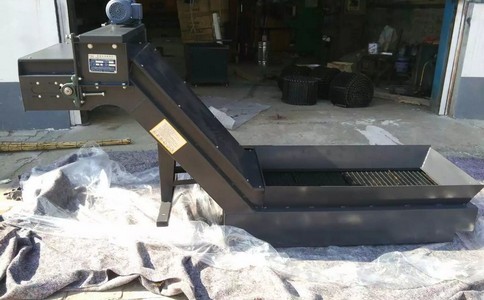

链板运送机结构原理链板运送机由头部驱动设备、尾轮设备、拉紧设备、链板及机架等五个部分组成。链板运送机头部驱动设备由电动机、减速器、传动设备及自动链轮设备等组成。
动力是由驱动设备经过一对套筒滚子链轮传给主轴，从而带动槽板运转。为了习惯不同运送速度的需求，可凭借替换传动链轮的齿数比，改动槽板的运转速度。自动链轮设备选用二只齿数为6的链轮带动两条片式牵引链及槽板沿导轨运转。
链板运送机尾轮设备该链板式运送机链板的改向部分，由尾轮轴、两只尾轮及轴承等组成。链板运送机拉紧设备拉紧设备选用螺旋拉紧的方法，用来调理牵引链条的松紧程度。链板运送机链板部分链板式运送机链板部分由牵引链和槽板组成。
牵引链选用耐冲击、运转平稳牢靠的片式牵引链，内链片中心装有滚轮，在轨迹上翻滚，以削减摩擦阻力和磨损。槽板用螺栓与牵引链紧固在一起。链板运送机机架链板式运送机机架由头架、尾架、中心架组成。用槽钢、角钢及加强钢板焊接而成。该机架中心有四条供滚轮运转的轨迹，选用轻轨制成。
